模具鋼國產(chǎn)和進口材料價格不同，不同時間段價格有波動。建議你咨詢在線客服，獲取實時鋼材報價！高鈷韌性高速鋼YXM1粉末鋼板具有高鈷韌性。高速鋼YXM1粉末鋼板具有高鈷韌性。高速鋼YXM1粉末鋼板

　　鋼材控制類型:

　　★日本日立模具鋼:HPM1、HPM2、HPM7、HPM38、HPM50、HPM77、CENA1、SKD4、SKD5、SKD7、SKD8、SKT4、SK3、SK4、SK5、SKS3、SKD11、YEM、YEM-K、DAC45、SKD61、SKD62、DAC、FDAC、DAC10、DAC55、SLD、SLD8、SLD10、ARK1、SGT、YXM1、YXM4、YXR3、YXR33、SKH-9、SKH-5......

　　★瑞典語“瑞典”模具鋼:K100、DF-2、DF-3、XW-10、XW-42、XW-5、XW-41、618、618H、718、718H、S136、S136H、8402、8407、8416、QRO-90、HSP-41、KM-2、ASP23、ASP30、ASP60、VANADIS-4、VANADIS-10、HOTVAR、168S、635、瑞典88......

　　★德國“薩斯特”模具鋼:P20、2311、2738、2316、2083、2767、4125、2343、2344、2367、2379、2842、2363、2436、2510、3343、3207、TSP4、6582、7225、1293、1285、YE2311、YE2738、YE2083、YE......

　　★歐洲“百綠”模具鋼:M202、M238、M300、M310、M310H、M340、M330、M461、W302、W303、W321、W330、K100、K110、K340、K460、S390PM、S590PM、S690PM、S790PM、S500、S705......

　　★美國“芬科拉”模具鋼:p 2 p 3 p 4 p 6 p 20 p 21 f 12 L2 L3 l 6420 H13 w 110d 3a 2 a4 a5 a7 A8 a9 a 10 D2 D3 D5 d6d 7 o 1 o 2 o 6 o 7s 1s 2s 4s 5s 7 m3 5mw 108 w 109 w 210 w 31 w 4 w5 w6 w 7 h10 h11 h 12 h14 h 19h 21h 22h 23h 24h 25h 26 41h 42h 43......

　　高速鋼用途:

　　高速工具鋼主要用于制造高效切削刀具。由于其紅硬性高、耐磨性好、強度高等特點，還用于制造性能要求高的模具、軋輥、高溫軸承和高溫彈簧。熱處理后，高速工具鋼的使用硬度可達HRC63以上，在600℃左右仍能保持較高的硬度，韌性、耐磨性和耐熱性均較好。退火高速工具鋼的主要合金元素是鎢、鉬、鉻、釩，部分高速工具鋼還添加了鈷、鋁等元素。這種鋼屬于高碳高合金萊氏體鋼，其主要組織特征之一是含有大量碳化物。鑄態(tài)高速工具鋼中的碳化物是共晶碳化物， 其在熱壓后破碎成顆粒并分布在鋼中，稱為一次碳化物。從奧氏體和馬氏體基體中析出的碳化物稱為二次碳化物。這些碳化物對高速工具鋼的性能影響很大，尤其是二次碳化物，對鋼的奧氏體晶粒度、二次硬化等性能影響很大。碳化物的數(shù)量和類型與鋼的化學(xué)成分有關(guān)，而碳化物的粒度和分布與鋼的變形有關(guān)。鎢和鉬是高速工具鋼的主要合金元素，對鋼的二次硬化等性能起著重要作用。它對鉻鋼的淬透性、抗氧化性和耐磨性有重要作用， 也起到一定的二次硬化作用。它對釩鋼的二次硬化和耐磨性起重要作用，但降低可磨性。

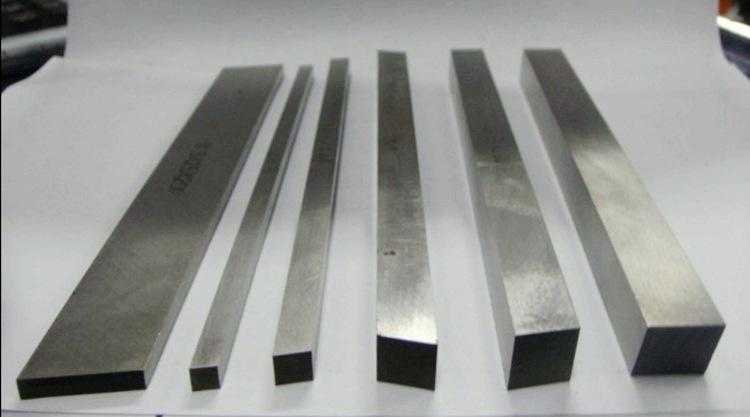

　　高速鋼主要用于制造中高速切削刀具，如車刀、銑刀、鉸刀、拉刀、麻花鉆等。

　　常用的高速鋼

　　W18Cr4V鋼的更終熱處理為高溫淬火+多次回火。W18Cr4V鋼的淬火溫度高達1270 ~ 1280℃，淬火冷卻后得到馬氏體、碳化物和殘余奧氏體(20% ~ 30%)。yxm1采用560℃三次回火。多次回火的主要目的是消除淬火組織中更多的殘余奧氏體，使其轉(zhuǎn)變?yōu)轳R氏體。第三次回火還可以在馬氏體中析出更多的碳化物，導(dǎo)致二次硬化，提高熱硬度。熱處理后高速鋼硬度可達6365HRC。

　　高速鋼屬于萊氏體鋼，鑄態(tài)組織中有粗大的魚骨狀合金碳化物，硬而脆。如果不消除這種碳化物的不均勻性，刀具會在早期損壞，使刀具容易發(fā)生“崩刃”。所以必須通過反復(fù)鍛造使其破碎，使碳化物細(xì)化并均勻分布在基體上。W18Cr4V鋼鍛造后進行退火處理，消除內(nèi)應(yīng)力，降低硬度，改善機械加工性能，為淬火做準(zhǔn)備。

　　高速鋼特點:

　　工具鋼制成的工具經(jīng)過熱處理后具有足夠高的硬度。例如，用于金屬切削的刀具一般在HRC60以上。在加工硬質(zhì)材料產(chǎn)生的高切削速度和高溫的加熱條件下，仍能保持較高的硬度和良好的紅硬性。一般碳素工具鋼和合金工具鋼在180 ~ 250℃能保持高硬度，高速工具鋼在600℃左右能保持高硬度。硬度是熱變形模具和高速切削刀具用鋼的一個非常重要的性能。

　　工具鋼具有良好的耐磨性，即抵抗磨損的能力。在相當(dāng)大的壓力和摩擦力條件下，工具仍能保持其形狀和尺寸不變。

　　(3)強度和韌性

　　工具鋼具有一定的強度和韌性，使工具能夠承受載荷、沖擊、振動、彎曲等復(fù)雜應(yīng)力，從而保證工具的正常使用。

　　(4)其他屬性

　　由于各種工具的工作條件不同，工具鋼還具有一些其他性能，如高溫力學(xué)性能、熱疲勞性能、導(dǎo)熱性、耐磨性和耐腐蝕性等。

　　除上述性能外，工具鋼還應(yīng)具有良好的工藝性能。

　　工具鋼應(yīng)具有良好的熱壓加工性和切削加工性，以保證工具的制造和使用。鋼的可加工性取決于化學(xué)成分和結(jié)構(gòu)的質(zhì)量。

　?、拼慊饻囟确秶?/p>

　　工具鋼的淬火溫度應(yīng)足夠?qū)?，以減少過熱的可能性。

　　(3)硬化能力和淬透性

　　是淬硬能力鋼淬火后能達到的更高硬度。硬化能力主要與鋼的化學(xué)成分有關(guān)，尤其是碳含量。碳含量越高，鋼的硬化能力就越高。

　　淬透性表示鋼淬火后從表面到內(nèi)部的硬度分布。淬透性與鋼的化學(xué)成分、純度和晶粒度有關(guān)。

　　根據(jù)制造所用工具的不同，對這兩種性能都有一定的要求。

　　(4)脫碳敏感性

　　工具表面脫碳會降低表層硬度，所以要求工業(yè)用鋼的脫碳敏感性低。在相同條件下，鋼的脫碳敏感性取決于其化學(xué)成分。

　?、蔁崽幚碜冃涡?/p>

　　在工具的熱處理過程中，要求其尺寸和形狀穩(wěn)定。

　　是的，它為工具和測量工具制造鋼。需要良好的可磨性。鋼的易磨性與其化學(xué)成分有關(guān)，尤其是釩的含量。如果釩含量不低于0.50%，則易磨性會變差。蘇州東锜公司自成立以來，一直秉承“誠信、務(wù)實、高效、創(chuàng)新”的企業(yè)精神，將這一精神融入到企業(yè)的經(jīng)營管理和工作實踐中，贏得了社會各界的信任和尊重。我公司多次被評為“蘇州市鋼材營銷企業(yè)50強”、“中國鋼材營銷企業(yè)100強”，被中國質(zhì)量檢驗協(xié)會評為“全國優(yōu)質(zhì)服務(wù)誠信示范企業(yè)”、“全國行業(yè)質(zhì)量示范企業(yè)”。

本文部分內(nèi)容來源于網(wǎng)絡(luò)，我們僅作為信息分享。本站僅提供信息存儲空間服務(wù)，不擁有所有權(quán)，不承擔(dān)相關(guān)法律責(zé)任。如發(fā)現(xiàn)本站有涉嫌抄襲侵權(quán)/違法違規(guī)的內(nèi)容，請發(fā)送郵件至tokaits@163.com舉報，一經(jīng)查實，本站將立刻刪除。

下一篇：2510eva是什么材料做的,葛利茲是哪里
